R307S optisk fingeraftryksmodul — kapacitet til 1.000 skabeloner, USB og UART

Oversigt

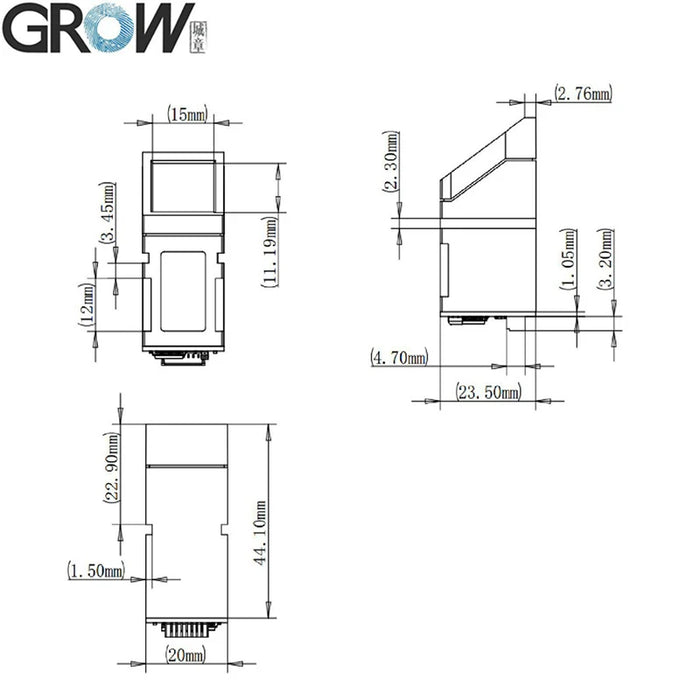

R307S er en optisk fingeraftryksmodul med en kapacitet til 1.000 skabeloner og et kompakt design (52×20×22 mm). Den bruger en 500 DPI sensor og et effektivt registreringsområde på 11×15 mm til at fange klare fingeraftryksbilleder til adgangskontrol og lignende indlejrede applikationer.

Ydeevne & tilslutning

Modulet understøtter USB 2.0 til PC-forbindelse og RS232 (TTL) seriel til mikrokontrollere, med en konfigurerbar UART baudrate (standard 57.600 bps). Optagelseshastigheden er under 0,2 s og verifikationen under 0,3 s, med 1:1 og 1:N matching, lavt strømforbrug og blåt baggrundslys til registreringsvinduet.

Udvikler, opsætning & pålidelighed

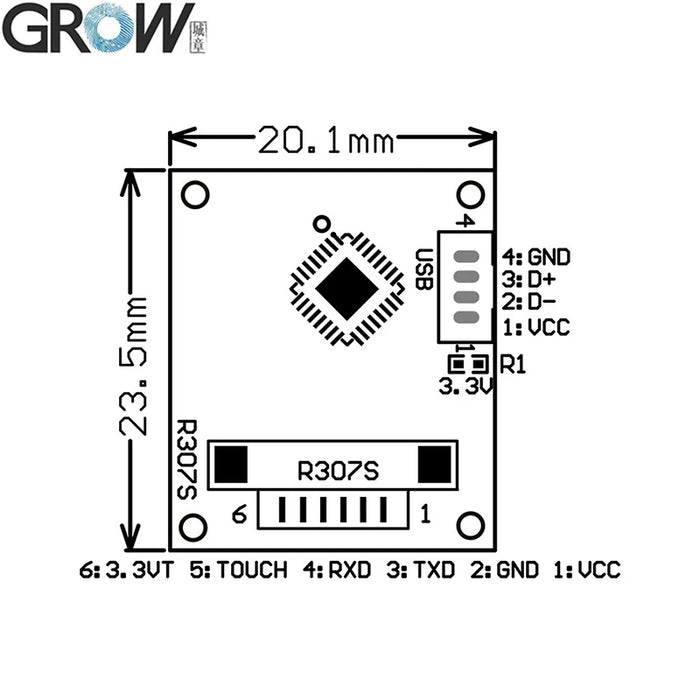

R307S kan tilsluttes direkte til 3,3V eller 5V mikrokontrollere og leverer reference-SDK’er til Arduino, Android, .NET og Windows; brugervejledning og SDK-filer er tilgængelige efter anmodning. Ved opstart blinker registreringsvinduet for at indikere en normal selvtest, og en lille mængde varme fra chippen under drift er forventet; følg ledningsvejledningen nøje for at undgå skader.

• Gemmer op til 1.000 fingeraftryks-skabeloner
• USB 2.0 plus RS232 (TTL) serielle grænseflader
• Optisk sensor med 500 DPI opløsning
• Hurtig optagelse <0,2 s og verifikation <0,3 s
• Fungerer med 3,3V/5V mikrokontrollere; SDK’er tilgængelige
